ベスタクトの駆動方法
電磁コイル
a接点
電圧を電磁コイルに印加すると赤矢印のように磁気が流れ、接点をONさせます
b接点
電圧を電磁コイルに印加すると赤矢印のように磁気が流れ、青矢印の磁気と打ち消し合い接点をOFFさせます
※b接点ではコイル印加電圧を上昇させ続けると再度ONします
応用製品
close

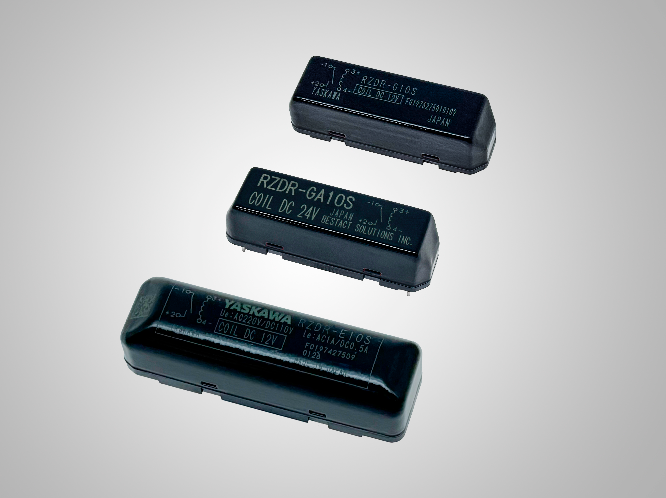

基板実装型 単極リレー

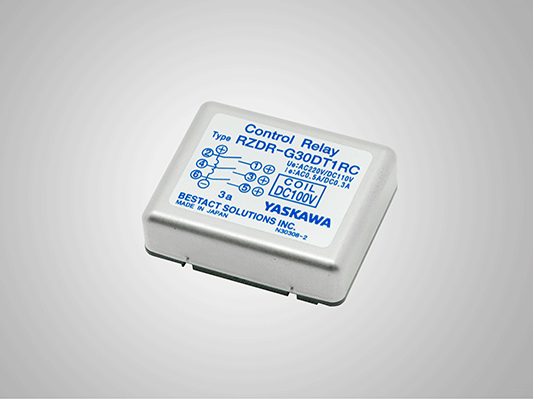

基板実装型多極リレー
close

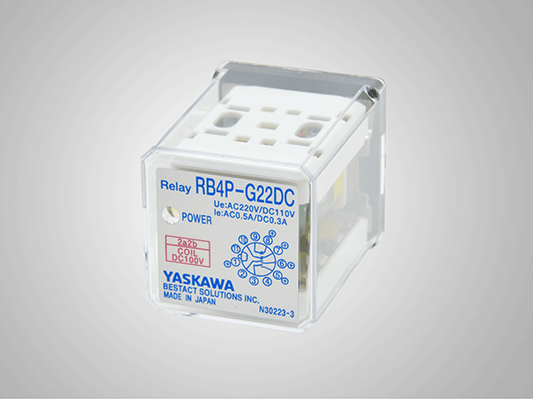

プラグイン型リレー
永久磁石
永久磁石を近づけることによりベスタクトを動作させます
ベスタクト駆動用磁石は保磁力が大きくエネルギー積の大きい希土類コバルト磁石および異方性フェライト磁石を採用し、
最適形状設計をしたうえ、さらに熱枯らしなどにより減磁の起こらない安定した磁石です
経年減磁は10年で2%以下です
応用製品
close
ベーン型磁気近接スイッチPSMO型
ロッドプランジャー型スイッチPPMU-E型
close
マイクロスイッチPPUU-G型

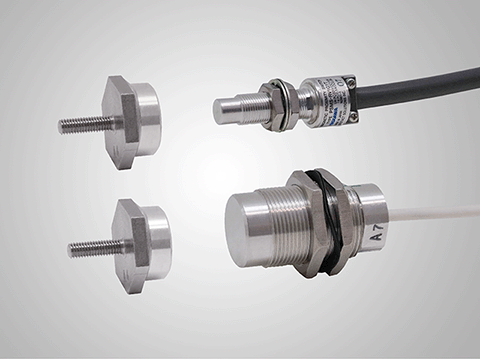

円柱型磁気近接スイッチPSMS-RV型
リレーとは?
メカニカルリレーについて様々なギモンにお答えします。
近接スイッチとは?
近接スイッチ(センサー)についてスイッチの動作原理など様々なギモンにお答えします。
> 詳細につきましてはカタログをダウンロードください
◆ベスタクトと一般リードスイッチの違い
独自の接点構造により定格電流や電気的寿命にて圧倒的な優位性があります。
> 詳しくはこちら
◆ベスタクトリレーと他社リレーの違い
ベスタクトはグロー放電による遮断のため遮断時間が短く、接点の消耗も少ないため長寿命です。
> 詳しくはこちら
◆ベスタクトの定格・仕様
接点容量の異なる2種類のベスタクトの詳細仕様についてご紹介いたします。
> 詳しくはこちら
◆動作時と復帰時のメカニズム
動作時および復帰時にバネの力を利用し、耐振動・耐衝撃の構造となっています。
> 詳しくはこちら
◆ベスタクトの駆動方法
駆動方法は「電磁コイル」と「永久磁石」があります。
> 詳しくはこちら
◆ベスタクトが使用されている場所
高信頼性、長寿命等の特徴を生かし、様々な生活インフラや産業用設備にご採用いただいております。
> 詳しくはこちら
